Table des composants pour cette Ă©tape
| Composant | Valeur | Code |
|---|---|---|
| Résistances (6x): R3, R7, R10, R13, R16, R19 | 10 kΩ | 1002 |
| Résistances (6x): R4, R8, R11, R14, R17, R20 | 20 kΩ | 2002 |
Â
Tout d’abord, voici une image du PCB propre que vous devriez recevoir en achetant le kit:
|
Commencez par vĂ©rifier que ce soit marquĂ© “2922723E_P2-240305” dans le coin infĂ©rieur gauche du PCB, avant de commencer Ă souder, pour vous assurer que vous avez bien reçu la bonne version du circuit.
|
Les composants utilisĂ©s se trouvent dans la layette “Composants Ă©lectroniques du Kit Botanique“. S’il manque des composants, n’hĂ©sitez pas Ă le signaler au comitĂ©!
Les composants contenus dans le Kit Botanique sont inclus dans le prix de celui-ci lorsque vous l’achetez.
Guide d’assemblage
Partie 1
- Commencez par souder les résistances centrales R3, R7, R10, R13, R16, et R19 marquées 1002 (10 kΩ).
- L’orientation n’a pas d’importance pour les rĂ©sistances.
- Attention: Il est possible que vous ne voyiez pas R4 Ă cause d’une faute d’impression des PCBs, mais il s’agit des deux pads juste en dessous de ceux de R3. Les deux pads du haut sont pour R3.
|
|
Partie 2
- Soudez les résistances centrales R4, R8, R11, R14, R17, et R20 marquées 2002 (20 kΩ).
 |
 |
Notes
- Il est intéressant de noter que les résistances ici sont en paires pour les diviseurs de tension. Il y a 6 paires, une pour chaque port possible pour les moteurs.
- Techniquement, si vous ne comptez pas utiliser les 6 ports, alors vous n’ĂȘtes pas obligĂ©s de souder les 6 paires. Cependant, une fois que l’ESP-32 est installĂ©e par dessus plus tard, cette tĂąche devient plus encombrante. Ainsi, nous vous conseillons de le faire nĂ©anmoins.
Â
- Les rĂ©sistances que vous venez de souder servent de diviseurs de tension entre la sortie des capteurs d’humiditĂ© et les pins d’entrĂ©es de l’ESP-32. La tension de sortie du capteur est de 5 Volts, alors que l’ESP-32 ne peut recevoir que du 3.3 Volts, on doit donc rĂ©duire la tension pour Ă©viter de dĂ©truire les pins!
 |

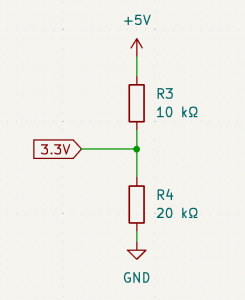

- Formule du diviseur de tension: U2 = (R4)/(R3+R4) * Uref. Dans notre cas on à R3 = 10 kΩ et R4 = 20 kΩ, ce qui donne U2 = 2/3*Uref ~= 3.3 V
