Installation V5-6 2018 Windows 10 (64 bits)

Version v5-6 2018, obligatoire dès le 20 août 2019

Préalable

Avant d’utiliser un logiciel de l’EPFL, il est obligatoire de vérifier si son utilisation est conforme, voici le règlement.
L’outil pour vérifier et valider l’utilisation d’un logiciel EPFL est ici.
Et renvoyez-nous par e-mail la confirmation que vous trouverez ici.

L’installation de Catia V5-6 2018 requiert:

1.
Windows 10 64 bits Pro, Education, Entreprise
en:

  • Français-Suisse
  • Suisse-Allemand
  • US

Les éditions Home ne fonctionne pas !

2. Pour les étudiants, un accès réseau par VPN sur une prise jaune
3. Un espace disque suffisant, au minimum 8 Go
4. De préférence une carte graphique sans mémoire partagée
5. Firefox comme navigateur par défaut

Comment connaitre la version de Windows ?
Comment
déterminer le mode 64 bits ?
Pourquoi Windows 10 pour Catia ?
Pourquoi Windows 10 Certified Computer pour Catia ?

Préparation

Avant tout, vous devez vous connectez avec le compte local ORDINATEUR\Administrateur.
Merci de vérifier votre configuration ici

En cas de mise à jour, il faut s’assurer qu’elles soient installées et que l’ordinateur a redémarré.

Il vous faut désinstaller vos anciennes versions de CATIA qui se trouvent sur votre machine avant de procéder à la nouvelle installation !

Cette installation automatique est prévue pour que CATIA s’installe sur le disque C.
Vous devez préalablement vérifier que vous disposez d’un espace suffisant (6Go).
L’installation est recommandée sur le réseau internet fixe (prises et câbles jaunes et VPN pour les étudiants).

Monter un disque « I »

A. Ouvrir «Ordinateur»
B. Connecter un lecteur réseau

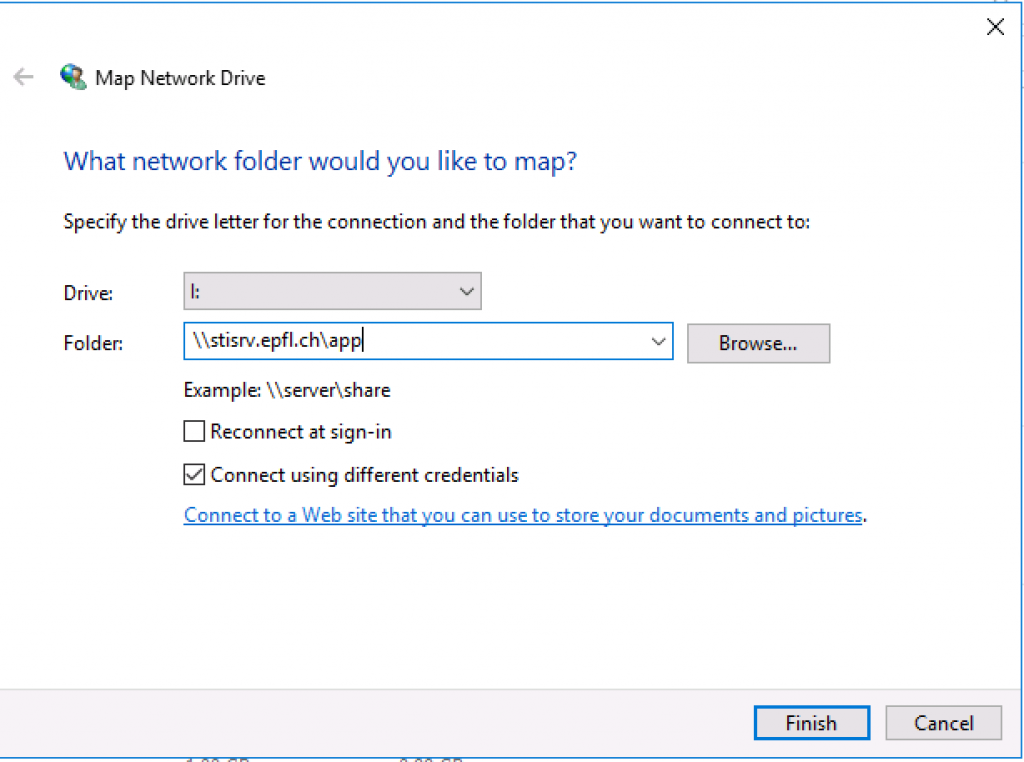

La fenêtre suivante qui apparaît :

Indication à mettre :

1. Lecteur –> mettre la lettre du disque que vous voulez monter sur –> I
2. Dossier –> le nom du serveur –> \\stisrv.epfl.ch\app
3. Ne pas cocher la case “Se reconnecter à l’ouverture de session”
4. Cocher la case “Se connecter avec un autre identifiant”
5. Appuyer sur –> Terminer

Saisie du mot de passe réseau:

Étudiant et personnel:
INTRANET\username (avec votre mot de passe Gaspar)

6. Pour finir appuyer sur –>”ok” et ensuite sur –> finir

Monter un deuxième disque «R »

Faire de manière identique que pour monter le premier disque « I » mais avec les informations suivantes :

1. Lecteur –> mettre la lettre du disque que vous voulez monter –> R
2. Dossier –> le nom du serveur –> \\stisrv.epfl.ch\CATIA
3. Cocher la case “Se reconnecter à l’ouverture de session”
4. Cocher la case “Se connecter avec un autre identifiant”
5. Appuyer sur –> Terminer

Après ces deux étapes, vous devez donc avoir les deux disques montés sur votre machine comme vous le montre cette image :

Trouver le fichier d’installation sur le disque « I »

Une fois que vous avez vos deux disques montés ( le « I » et le « R ») ouvrir le disque « I ».

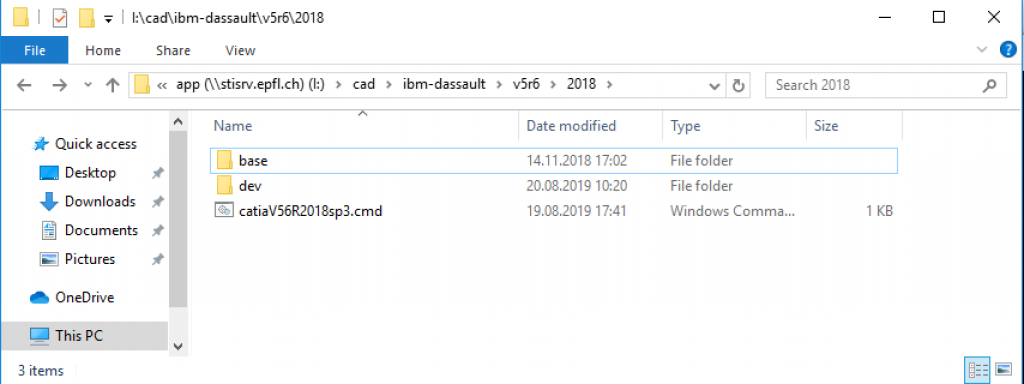

Et suivre ce chemin I:\cad\ibm-dassault\

Installation de CATIA

Je vous rappelle qu’il faut avoir les deux disques (I et R) montés sur votre machine pour pouvoir installer CATIA !

Ouvrir le dossier v5r6, puis le dossier 2018 et double cliquez sur “catiaV56R2018sp3” en suivant les indications qu’il vous donnera.

P.-S. : Pour visualiser les fichiers, vous pouvez aussi utiliser «explorer», il facilite la lecture du chemin.
Vous pouvez également lancer l’installation avec le menu démarrer –> exécuter, (start –> run).
Ensuite tapez I:\cad\ibm-dassault\v5r6\2018\catiaV56R2018sp3.cmd
Lorsque l’installation est terminée n’oubliez pas redémarrer la machine.

Dans le détail

Avec le processus d’installation vous devez obtenir:

Début de l’installation

Saisie du mot de passe réseau:

Étudiant et personnel:
INTRANET\username (avec votre mot de passe Gaspar)

Fin de l’installation

Utilisation

Le disque R doit toujours être connecté durant l’utilisation !
Les étudiants et les usagers nomades doivent être connectés par VPN.
Le personnel doit être autorisé à utiliser CATIA dans leur laboratoire.

Aide
Pour utiliser l’aide en ligne de Catia, vous devez avoir Firefox comme navigateur par défaut.

Support

Installation et demande d’accès au disque I:\ a href=”mailto:[email protected]?subject=Catia%20%3A%20demande%20acc%C3%A8s%20point%20de%20distribution”>contacter nous
