Travail avec le cache

  • Introduction
  • Mode conception
  • Mode visualisation
  • Passage du mode visualisation au mode conception

Introduction

Dans l’atelier Assembly Design il y a 2 possibilités de travail:

* Le mode conception: on travaille avec les documents d’origine, tous les documents CATPart sont chargés
* Le mode visualisation: ce mode utilise les documents au format cgr, les documents ne sont pas chargés, seuls les CATParts dont on a besoin peuvent être chargé. Ce mode permet un gain de temps pour le chargement des données

Mode de conception

C’est le mode qui est mis en place par défaut

Mode visualisation

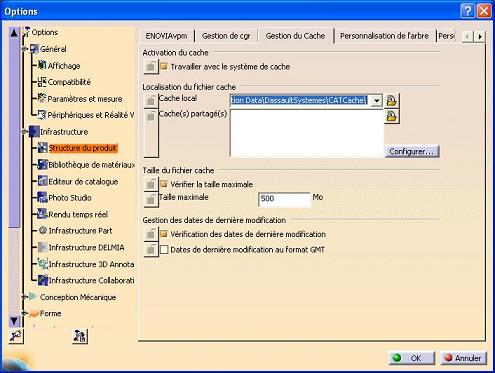

Pour accéder à ce mode il faut changer l’option, travailler avec le mode cache. Outil > Option > Structure de produit > Cocher “Travailler avec le mode cache”

Passage du mode visualisation au mode conception

Lorsque l’on a de grands assemblage il est commode de travailler avec le mode visualisation. On peut passer au mode de conception soit une ou plusieurs pièces (les autres pièces restant au format cgr), soit l’assemblage complet.

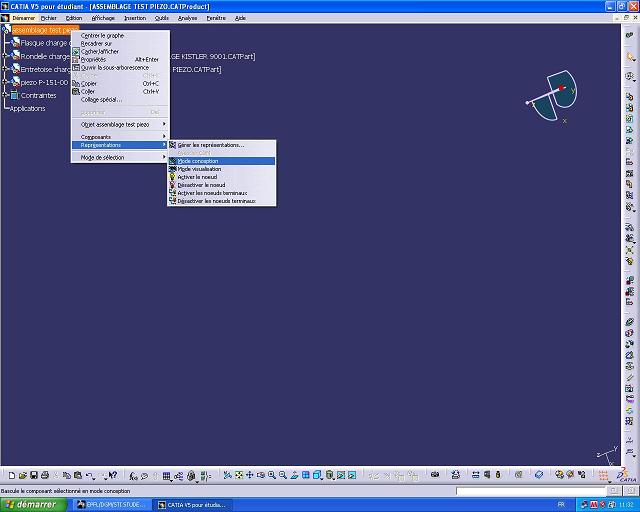

Pour ce faire: clic droit sur le CATProduct ou la CATPart désirée > Représentation > Mode conception
