Contenu du kit
- 1x PCB
- 9x switch (choix entre clicky, lineaires, tactiles)
- 9x hot swap
- 1x SMD switch 3x4x2 [mm]
- 1x OLED display 0.91″ (128×32)
- 1x rotary encoder
- 9x diodes SMD SOD-123
- 4x leds ws2812b
- 1x arduino pro micro
- 1x câble usb C
Guide d’assemblage
Partie 1: Diodes
Soudez les diodes D1, D2, D3, D4, D5, D6, D7, D8, D9.
⚠ Faites très attention à que la barre sur la diode soit du même côté que celle du dessin sur le circuit imprimé !
Partie 2: LEDS
Soudez les leds LED1, LED2, LED3, LED4.
⚠ Faites très attention à que le petit trou sur le coin de la led soit aligné au petit rectangle sur le circuit imprimé !
Partie 3: Hot Swap
Soudez les hot swap S1, S2, S3, S4, S5 ,S6 ,S7, S8, S9.
Partie 4: SMD Switch
Soudez le bouton SMD 3*4*2 [mm] sur SW2.
Partie 5: Arduino Pro Micro
Soudez l’Arduino Pro Micro.
⚠ Faites très attention de le souder du côté des composants qu’on a souder juste avant !
Ensuite couper les pins de l’autre côté en laissant quand même 1-2 [mm] dépasser et appliquer du scotch isolant sur le pins dans le rectangle U2.

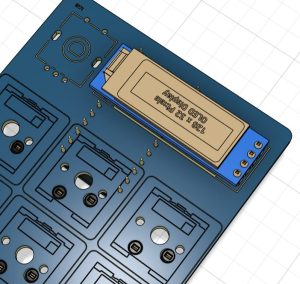

Partie 6: OLED display
Soudez l’écran OLED U2.

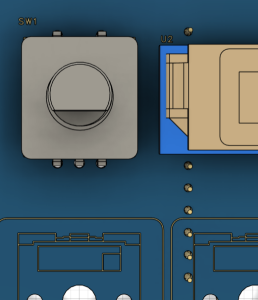

Partie 7: Rotary encoder
Soudez le rotary encoder sur SW1.
⚠ Faites très attention à le souder du côté de l’écran oled !

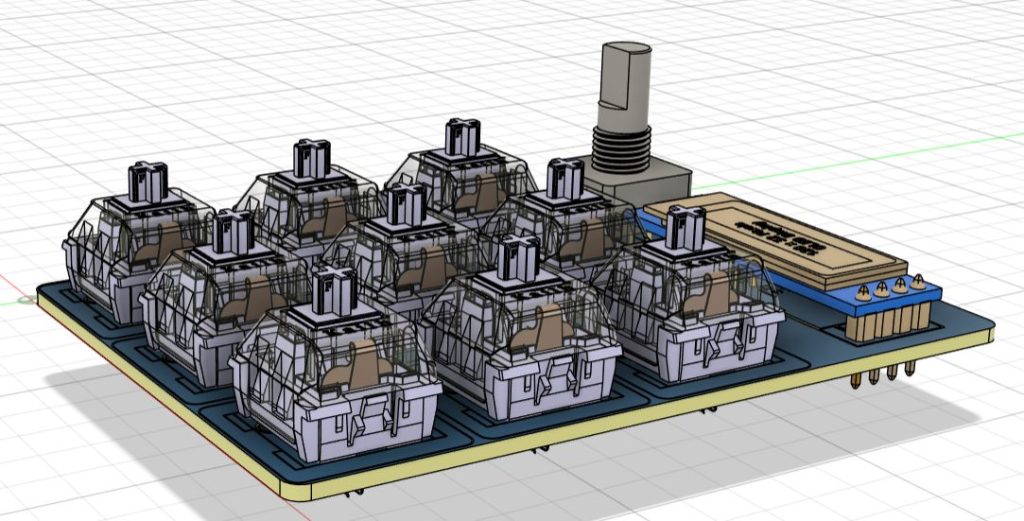

Partie 8: Switches
Ajoutez les switches.

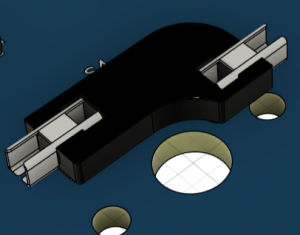

Voilà l’assemblage est terminé, vous pouvez ensuite imprimer les keycaps, le boîtier et un chapeau pour le rotary encoder en 3D !!!
Si vous faites une meilleure 3D et que vous voulez la partager n’hésitez pas à envoyer un message sur le Discord ou Telegram ou bien à Eileen Rheinboldt-Tran.
Les aimants à acheter sont des 4×3 mm.
